Sådan kontrolleres universelle led: Symptomer, test og udskiftningsvejledning

Du skifter fra Park til bakgear, og der kommer et skarpt klunk under bilen. Du flytter ind i Drive, og det gentager sig. Eller du accelererer på motorvejen og mærker en rytmisk vibration gennem sædet og gulvet. Begge symptomer peger ofte på én del: et universalled.

Gode ​​nyheder: kontrol af et kardanled kræver ikke fjernelse af tunge komponenter eller hævning af køretøjet til fuld arbejdshøjde. Et standard visuelt, hånd- og rotationstjek giver dig et klart svar på cirka fem minutter. Nedenfor vil jeg guide dig gennem de nøjagtige trin og kriterierne for bestået/ikke bestået.

Tegn på et slidt U-led

Slidte kardanled forbliver sjældent tavse. Hvis du bemærker to af følgende, skal du planlægge en inspektion.

• Klunken under gearindgreb: Når transmissionen optager drejningsmoment, lader et løst U-led nålelejerne slå mod tværakslen, hvilket giver et metallisk bank.
• Hastighedsafhængig vibration: Rysten bliver hurtigere, når du accelererer, og du kan mærke den i rattet, sædet og gulvet. Det er normalt mest mærkbart mellem 25 og 50 mph.
• Højt hvin ved lav hastighed: Et tørt eller beskadiget U-led udsender et tyndt metallisk hvin, især ved en koldstart.
• Rytmisk klik i hjørner: Hvis støjen ændrer sig med styrevinklen, kan problemet være i det ydre CV-led på en forhjulsdrevet halvaksel.

Bemærk: hvis støvstøvlen er i stykker, men samlingen ikke er begyndt at støje, kan U-leddet stadig snurre. Der er dog allerede kommet støv ind i samlingen, hvilket kan forkorte nålelejets levetid.

Sådan klargør du køretøjet til syn

Sikkerhed kommer først. Brug denne standardsekvens, før du rører ved drivakslen.

1. Parker på en flad, hård overflade, træk parkeringsbremsen, og bloker mindst to hjul med stopklodser.
2. Flyt transmissionen til neutral. Hvis bilen er automatisk, skal du vælge N og slippe skifteren, så drivakslen er fri til at dreje.
3. Hæv køretøjet, indtil dækkene er op af jorden, og understøt chassiset med sikkerhedsstandere. Stol aldrig på en hydraulisk donkraft alene.

Børst mudder og snavs væk fra drivakselområdet, og lys derefter et arbejdslys på U-leddet. Dette hjælper dig med at skelne mellem overfladerust og en rigtig revne, og det gør fedtlækager nemmere at få øje på.

Tre inspektionsmetoder, der giver dig et klart svar

Disse kontroller kræver intet specialværktøj, kun dine hænder, et lys og tålmodighed. Tilsammen dækker de hele fejlkæden udefra til inde.

Visuel kontrol: Se efter revner og manglende fedt

Brug en arbejdslygte fra forskellige vinkler og kontroller følgende.

• Støvstøvle tilstand: Hvis støvlen har en revne eller punktering, selv en lille en, er fedt allerede begyndt at slippe ud.
• Rust dybde: Overfladerust kan være kosmetisk, men afskalning eller afskalning indikerer, at metal er nedbrudt.
• Forbindelsesbolte: Tag fat i kardanledsflangen og ryst den. Hvis du mærker bevægelse, kan holdeboltene eller splines være løse.

Hånd- og momenttest: Føl spillet

Hold drivakslen på den ene side af U-leddet med den ene hånd og flangen på den anden side med den anden hånd. Prøv at dreje flangen i modsatte retninger. Et sundt U-led giver næsten ingen mærkbar vinkelbevægelse. Hvis du kan mærke mere end ca. 1 mm frit spil, er nålelejerne allerede slidt, og leddet skal udskiftes.

For forhjulsdrevne halvaksler skal du bruge samme metode til at kontrollere de indre og ydre CV-led. Det ydre led er mere tilbøjeligt til at blive slidt, fordi det håndterer en større styrevinkel.

Drivakselrotationstest: Lyt efter uregelmæssigheder

Drej langsomt drivakslen gennem en hel omgang. Vær opmærksom på enhver pludselig modstand eller et groft sted. Hvis du hører en knækkende lyd eller mærker en fangst, er nålerullerne eller overfladen af ​​tværakslen sprællet. Drej omvendt endnu en gang og sammenlign modstanden.

Hvad testresultaterne betyder

Match det, du har observeret, med tabellen nedenfor for at få en hurtig diagnose og den anbefalede handling.

Påmindelse om indkøbsrisiko: Et U-led er presmonteret på drivakslen. Under udskiftningen skal du bruge et presseværktøj og påføre et højtemperatursmøremiddel. At slå krydsakslen med en hammer kan beskadige lejeskålene og forkorte den nye dels levetid.

Hvad skal du gøre, hvis du finder en defekt U-joint

Hvis dine resultater falder inden for lege- eller støjzonen, er det eneste rigtige svar udskiftning. U-samlinger er sliddele; der er ingen praktisk reparation. At fortsætte med at køre udvider mellemrummet og kan i sidste ende sende drivakslen ud under bilen.

Når du vælger en erstatning, skal du være opmærksom på tre tekniske punkter.

• Størrelse og spline match: Den ydre diameter, tværaksellængden og splineantal skal svare til originalen. En 1 mm fejl kan forårsage binding eller højhastighedsvibrationer.
• Komplet tætningssæt: Et nyt U-led skal komme med en ny støvstøvle og klemme. Ellers vil støv ødelægge nålelejerne inden for få uger.
• Bearbejdningstolerancer: Et kvalitets U-led skal have ensartet rotationsdæmpning, uden vinkel, hvor det føles særligt stramt.

For forhjulsdrevne halvaksler er de indre og ydre CV-led ofte forseglede samlinger. Det ydre led slides hurtigere, fordi det håndterer større styrevinkler og vil give et klik. Det indre led tillader aksial glidning og vil producere en klunk under opsendelsen. Du kan kun udskifte den defekte side baseret på din inspektion.

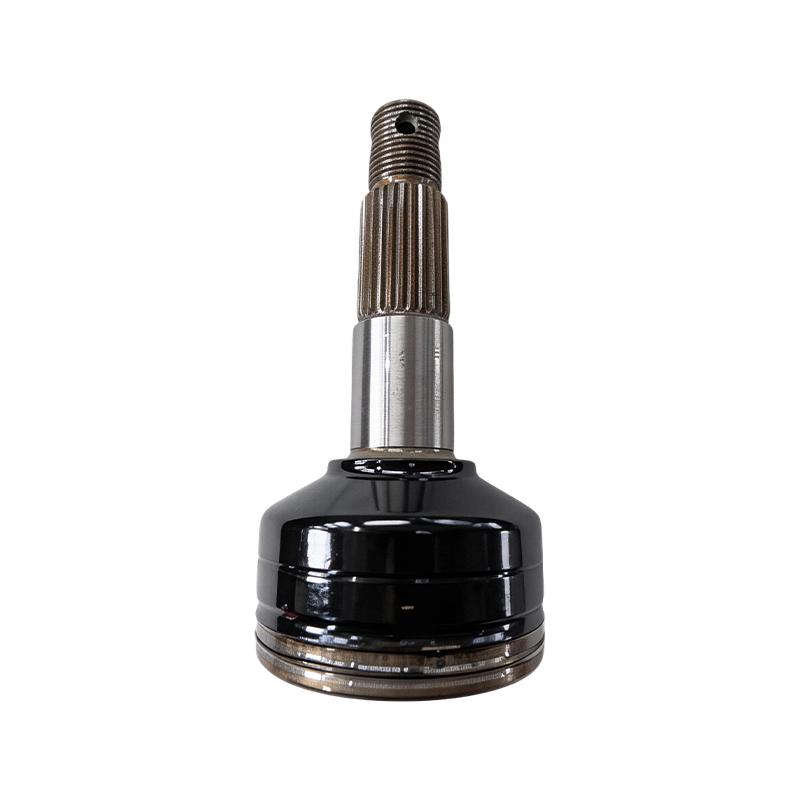

Udvendigt CV-led til applikationer med højvinklet styring Erstatningsydre CV-led med højstyrkelegeret stål og hærdede overflader, parret med en CR-støvle og MoS2-fedt. Designet til forhjulsdrevne halvaksler og jævn kraftforsyning under styrebelastning. Se produkt →

Før du bestiller et ydre CV-led, skal du kontrollere køretøjets mærke, spline-antal og rulleskinnediameter. Et præcist match sikrer stabil styring og acceleration gennem hele dens levetid.

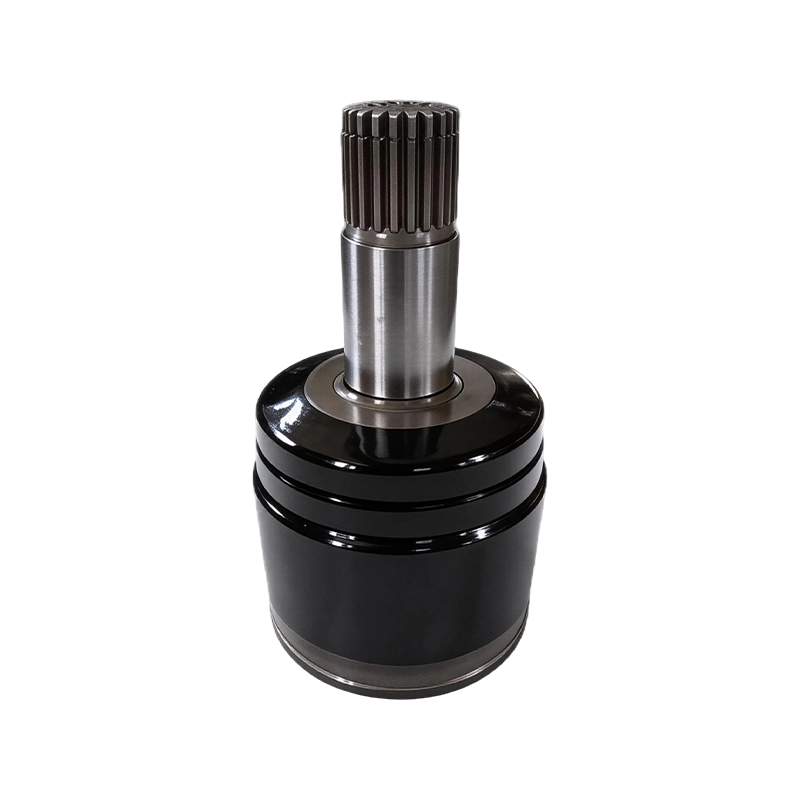

Præcisions indre CV-led med lav glidemodstand Neddybende indvendig CV-samling med optimeret stativstruktur, smedet stål og forsegling til al slags vejr. Pålidelig til at kompensere affjedringens vandring, reducere vibrationer og løse lanceringsklonker. Se produkt →

Indvendige CV-samlinger tager ekstra sidebelastning under glidning, så bearbejdningstolerance har betydning. Hvis dit køretøj har en startklump, identificerer inspektion af det indre CV-led ofte problemet med det samme.

Drivlinjen er en kontinuerlig kinetisk kæde, og U-leddet er kun ét led. Hvis du vil forstå, hvordan drivakslen, halvakslen og differentialerne arbejder sammen, så læs vores introduktion til drivline komponenter . Denne artikel hjælper dig med at beslutte, om U-ledsfejl allerede har påvirket lejer i nærheden, eller om du skal udskifte støvlesættet på samme tid.
