Sådan måler du drivaksellængden: En komplet trin-for-trin guide til tilpasset pasform

Din lastbil begynder at vibrere ved motorvejshastighed, og butikken fortæller dig, at drivakslen skal udskiftes. Før du bestiller en ny stålpropaksel, skal nogen måle dens længde. Får det nummer forkert, og du ender med et skaft, der er for langt eller for kort, hvilket forårsager mærkbare vibrationer, for tidligt slid på U-led eller endda notskader. I mine år, hvor jeg har leveret drivlinekomponenter til OEM- og eftermarkedskunder, har jeg set mere end et par tilpassede aksler ødelagt af et simpelt målebånd taget fra det forkerte referencepunkt. Den gode nyhed er, at måling af en drivaksellængde er et ligetil job, hvis du ved, hvor du skal placere tapen, og hvordan du tager højde for glideågets bevægelse.

Hvorfor drivaksellængde betyder noget

Drivakslen eller drivakslen overfører drejningsmoment fra transmissionsudgangen til differentialdrevet. Når affjedringen bevæger sig, ændres afstanden mellem disse to punkter, især i lastbiler og terrængående køretøjer. Drivakslen bruger et glideåg eller et dykled til at absorbere denne ændring. Hvis akslen er for lang, kan den bunde ud inde i transmissionen eller tvinge nedsænkningsleddet til dets grænser, hvilket skaber vibrationer og belastning. Hvis den er for kort, kan splinesene miste indgrebet, og skaftet kan falde ud. Det er grunden til, at enhver udskiftning af drivaksel skal bygges til en nøjagtig arbejdslængde, ikke kun en omtrentlig totallængde. Forstå det grundlæggende drivline komponenter hjælper dig med at kommunikere den rigtige måling til din producent.

Værktøjer du skal bruge, før du måler

Stol ikke på et stoftape fra et sysæt. For en ren, gentagelig måling skal du bruge følgende:

• Et stålbånd måler mindst 72 tommer langt
• En 6-tommer stållineal til præcis aflæsning af små afstande
• En vinkelsøger eller digital vinkelmåler til kontrol af U-ledsvinkler
• Sikkerhedsstativer og et plant gulv
• En markør eller kridt til markering af referencepunkter

Det er de samme værktøjer, som en professionel drivlinebutik bruger. Spring dem over, og du vil sandsynligvis få en måling, der ser godt ud, men som ikke virker på køretøjet.

Sådan måler du drivaksellængden trin for trin

Trin 1: Placer køretøjet i kørehøjde

Parker køretøjet på et plant gulv med dens fulde vægt på dækkene. Hvis din lastbil normalt bærer en kasket, en last eller en drop-in bed liner, skal du holde vægten på plads, fordi kørehøjden ændrer længden mellem transmissionen og akslen. For en personbil er et tomt køretøj fint. Brug kun sikkerhedsstandere, hvis du skal arbejde under bilen, men lad aldrig affjedringen hænge frit - det kan ændre målingen med en halv tomme eller mere.

Trin 2: Identificer de korrekte målepunkter

Typen af åg bestemmer, hvor båndet skal starte. For en konventionel slip-åg-opsætning begynder målingen ved forsiden af ​​transmissionens haleakselhus og slutter ved midten af ​​tandhjulsåget på differentialet. Ved opsætning af flangeåg måles fra ydersiden af ​​transmissionsflangen til ydersiden af ​​differentialflangen. Skriv ned, hvilken konfiguration du har, før du ringer til en drivlineleverandør.

Trin 3: Tag målingen

Hold stålbåndet lige og parallelt med drivaksellinjen. Aflæs afstanden til nærmeste 1/16 tomme. Hvis du måler fra midten af ​​et kardanled til midten af ​​et andet, skal du justere båndet med hættens krydscentre. En hjælper gør dette lettere. Optag nummeret på papir – ikke i din telefonregner.

Trin 4: Regn for Slip Yoke Plunge

Dette er det trin, de fleste gør-det-selv-installatører savner. Slipåget skal have plads til at glide ind og ud, når ophænget bevæger sig. En typisk regel er at trække 3/4 tomme til 1 tomme fra den målte center-til-center-afstand for en slip yoke-påføring. Hvis akslen har en flange i begge ender, er der ikke behov for subtraktion. De nøjagtige kvoter varierer efter applikation, og næste afsnit sammenligner de to mest almindelige ågkonfigurationer.

Slip yoke vs. flange yoke: Måleforskelle

Hvis du udskifter en stålpropakselsamling , send altid din målte arbejdslængde til producenten i stedet for at gætte fra et katalog.

Producent af propelaksel, leverandør af tilpasset propelaksel Cixi Quaconst Precision Machinery er en producent af propelaksel i Kina og leverandør af propelaksel, der leverer tilpassede propelakselopløsninger... Se produkt →

Bekræft U-ledsvinkler før bestilling

Længden er kun halvdelen af drivlinjeligningen. Efter måling placeres en vinkelmåler på transmissionens udgangsåg og på differentialdrevet flange. De to vinkler skal være inden for ca. 1 grad fra hinanden, og på de fleste køretøjer skal de være modsat i skiltet. Hvis tandhjulsvinklen er slået flere grader, vil drivakslen vibrere, selvom længden er perfekt. I så fald kan du få brug for shims eller en justerbar øvre kontrolarm. En professionel drivlineproducent vil bede om disse vinkler, når du bestiller en specialfremstillet aksel, så det kan betale sig at registrere dem.

Almindelige fejl ved måling af drivaksellængde

I butikken ser vi de samme fejl igen og igen. Undgå disse for at spare tid og penge:

• Måling med køretøjet på donkrafte og affjedringen ved fuldt fald. Afstanden mellem transmission og aksel vokser, hvilket giver dig en overdimensioneret aksel.
• Glemmer at fratrække slip yoke-dykningsgodtgørelsen. Skaftet kommer for langt og giver et klunk, hver gang ophænget komprimeres.
• Ved hjælp af et fleksibelt stoftape, der hænger i midten. Et stålbånd er låst og lige.
• Måling fra enden af glideåget i stedet for haleakselhuset. Det kan tilføje en tomme eller mere til specifikationen.
• Ignorerer bagakselens viklingsvinkel. For løftede lastbiler og bladfjedre-opsætninger ændres tandhjulets vinkel under belastning.

Når du har brug for en brugerdefineret drivaksel

En tilpasset aksel er nødvendig, når du skifter motor eller transmission, løfter køretøjet, skifter akslen eller reparerer en beskadiget aksel, der ikke længere er i produktion. For at bestille en, skal du bruge mere end blot længden fra midten til midten. Fabrikanten har brug for ågtype, rørdiameter, vægtykkelse, U-samlingsserier, balancekrav, og om skaftet er enkelt- eller todelt. Hvis du udskifter en slidt CV-akselsamling på et forhjulstrukket køretøj, er principperne de samme, men målepunkterne følger aksellængden fra transakselflangen til navflangen. For disse applikationer, en klar til installation CV aksel drivaksel samling er ofte nemmere end en brugerdefineret build.

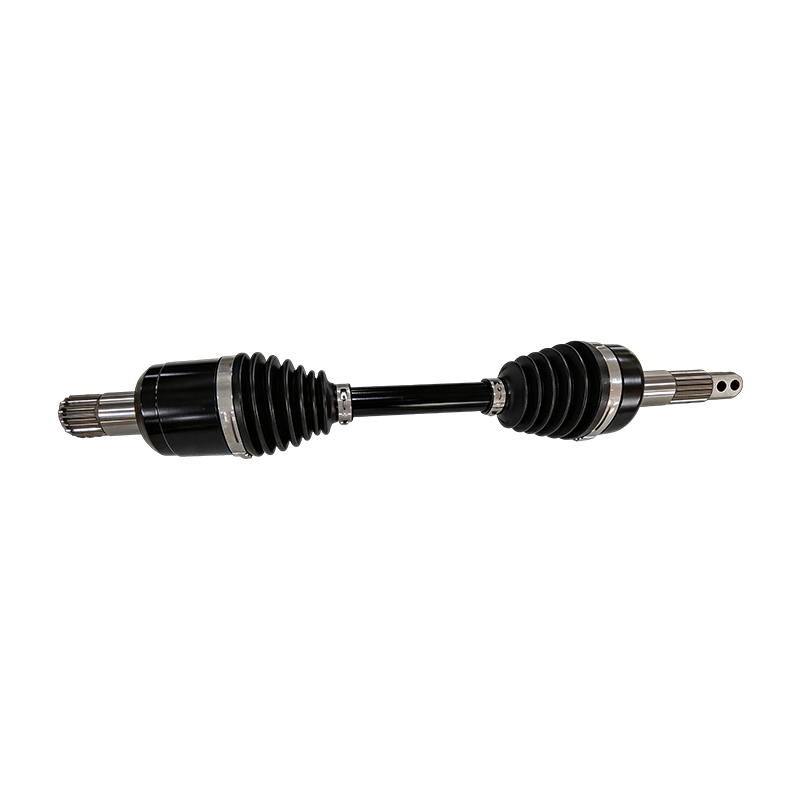

Producent af udskiftning af CV-akselsamling, leverandør af tilpasset CV-aksel Cixi Quaconst Precision Machinery er en Kina-udskiftningsproducent af cv-akselsamling og leverandør af tilpasset cv-aksel. Vi bygger kraftige cv... Se produkt →

På ATV'er, UTV'er og side-by-side gælder den samme målelogik. Fordi disse maskiner har kortere akselafstande og forskellig affjedring, anbefaler vi at bestille en aksel bygget specielt til køretøjet. En producent som vores, der leverer ATV/UTV/SSV akselaksler, kan bekræfte den nøjagtige længde og dyk indstilling, før du trækker din gamle del.

Spørg en drivlinjeproducent, når du er i tvivl

Hvis du ikke er sikker på din måling, skal du stoppe med at gætte. En velrenommeret drivakselproducent har ingeniører, der kan lede dig gennem processen og tjekke dine tal. Vi forsyner eftermarkedet, OEM og specialprojekter med alt fra ATV/UTV/SSV akselaksel samlinger til kraftige kardanaksler. At sende os et billede af dit åg, båndaflæsningen og køretøjsdetaljerne er ofte nok til, at vi kan bekræfte den korrekte længde, før vi skærer stål.

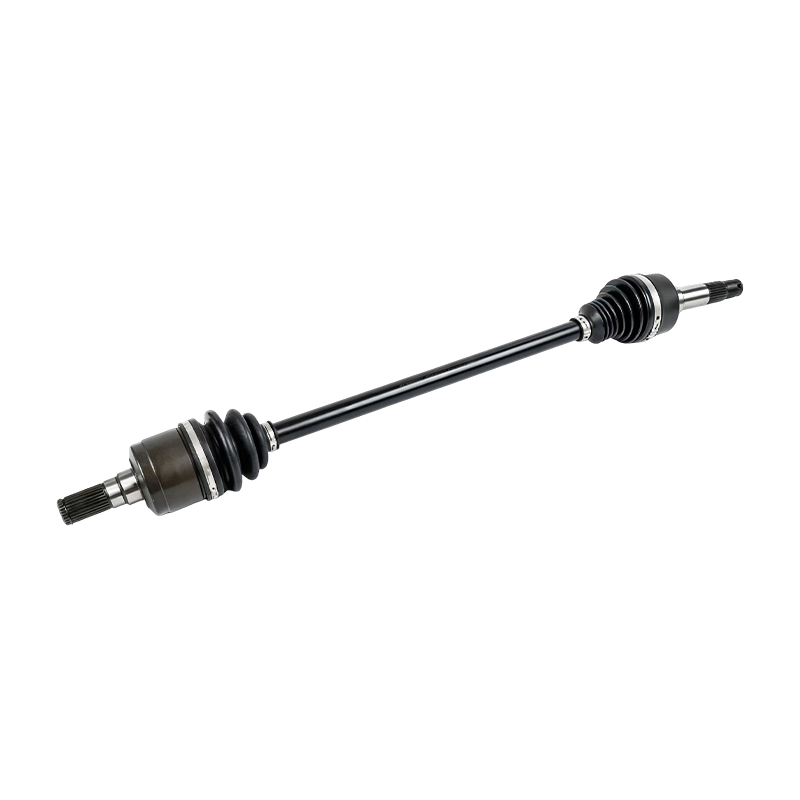

Producent af ATV-akselaksel, leverandør af specialfremstillet UTV/SSV drivaksel Cixi Quaconst Precision Machinery er en Kina ATV aksel producent og UTV / SSV drivaksel leverandør, der leverer brugerdefinerede heavy duty U... Se produkt →
